בניית אפקט ביתי...
אין דירוג עדיין › תצורת הדפסה
לך לעמוד 1, 2, 3   הבא
 הגב לנושא
שימו לב: ההודעה האחרונה בשרשרת זו נכתבה לפני יותר משנה.
חשוב היטב לפני שיגור מענה לשרשרת זו
   ראשי » DIY, אלקטרוניקה וחיווט
  Maorsa
Act Compatible
הצטרף: 02 יונ' 01
הודעות: 978
מיקום: Raanana
הודעה פורסם: שישי 28 ספט',01 00:12
מישהו יכול לומר לי איך (או אם יש איזה-שהוא ספר) אפשר לבנות פדל אפקט (דיסטורשן) ביתי...
זה לא בא מחוסר תקציב, אלא יותר מכיוון של שיעמום, וחיפוש אחרי משהו ייחודי שלי.
כבר ראיתי שהוסבר בפורום איך בונים TALKBOX, אז אני יודע שזה אפשרי...
תודה.
ReuvenM
Administrator
הצטרף: 17 מאי 01
הודעות: 19295
מיקום: תל אביב
הודעה פורסם: שישי 28 ספט',01 00:20
תגיד רק איזה דיסטורשן (או אפקט) ותקבל הוראות.
  Maorsa
Act Compatible
הצטרף: 02 יונ' 01
הודעות: 978
מיקום: Raanana
הודעה פורסם: שישי 28 ספט',01 01:02
משהו בסגנון הדיסטורשן של Porcupine Tree,
סאונד מלא, לא דק וצווחני, משהו בסגנון הסאונד של סלאש מרובים ושושנים (אקדחים וורדים לכל הדקדקנים...) בשיר נובמבר ריין....

או שאם אתה יכול להסביר לי מה משנה את הסאונד, כדי שאני יוכל ממש לחפש ולהתנסות ב:"איך ליצור את הסאונד הייחודי שלי..."
תודה רבה.
Rock_Artist
S.Supporter
הצטרף: 16 אוג' 01
הודעות: 2972
מיקום: תל אביבה
הודעה פורסם: שישי 28 ספט',01 04:24
יצירת אפקט אינה דבר פשוט... :sad:
יצירת אפקט מתחלקת לשני סוגים:
אנלוגי ודיגיטלי.

שניהם מבצעים אותו דבר, מקבלים קלט, מעבדים אותו, ומוציאים רק שהדיגיטלי עושה את זה ע"י DSP (חישובים מתמטיים) וניתן לבצע ע"י אותו שבב מספר רב של אפקטים.
הדרך האנלוגית גם היא מבוססת על שבבים וכמובן פשוטה וזולה יותר (אין צורך בA/D וD/A) אבל עדיין קשה יחסית. על מנת ליצור אפקט מוצלח רצוי להיעזר בחבר שהוא מהנדס אלקטרוניקה ויש לו מספיק ידע לממש כזה דבר כי לבד או ע"י הוראות באתר כמו זה יהיה נורא קשה לבנות לבד.

פתרון זול ופשוט הוא תוכנה. אם אתה יודע תכנות נסה ע"י תכנות בSDK של VST או DIRECTX ליצור את האפקט הרצוי.

בהצלחה! (זה מאוד קשה לצערנו)
ReuvenM
Administrator
הצטרף: 17 מאי 01
הודעות: 19295
מיקום: תל אביב
הודעה פורסם: שישי 28 ספט',01 04:53
גש לרשימה הזו:
לחץ כאן
עבור על הלינקים וראה משהו שמתאים לך, או בחר כמה אפשריים (כמו שמות של מכשירים ידועים, או כאלה עם תכונות מיוחדות שאתה מחפש), חזור לכאן וקבל הסברים או עזרה או מה שתרצה בהתאם.
  Maorsa
Act Compatible
הצטרף: 02 יונ' 01
הודעות: 978
מיקום: Raanana
הודעה פורסם: שישי 28 ספט',01 21:56
בחרתי את זה שנראה לי פחות מסובך...
http://www.geocities.com/CollegePark/Library/1355/schematics.htm
אם אני אלמד ממש איך לבנות אותו, אני מאמין שאני כבר אתחיל להבין את הסימנים ואוכל לבנות את הפדלים האחרים אם אני ארצה...
תודה רבה על ההשקעה!

ReuvenM
Administrator
הצטרף: 17 מאי 01
הודעות: 19295
מיקום: תל אביב
הודעה פורסם: שישי 28 ספט',01 23:58
אני לא יודע כמה אתה יודע להלחים, אבל תמיד אפשר לנסות.

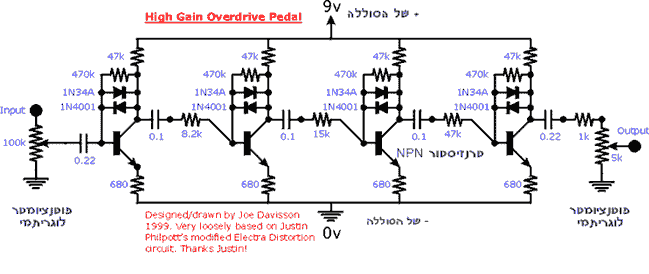

הדפס את האיור מההודעה שלך (הוספתי עליו כמה מילים) וגש איתו לחנות אלקטרוניקה. מחיר הרכיבים הוא לא גבוה, ויש שם נגדים, קבלים, טרנזיזטורים, דיודות ופוטנציומטרים (אחד משמש כווליום כניסה ועוצמת הדרייב והשני עוצמת יציאה). בנוסף צריך תופסן ל/וסוללה 9 וולט.
את הכל מלחימים על משטח מחורר קטן (בחנות אפשר להשיג את זה). מצד שמאל זו הכניסה לאפקט (צריך להלחים שם שקע גיטרה), ובצד שמאל היציאה שלו (גם שם צריך שקע, כאשר הפלוס של השקע מחובר לנקודה העגולה בציור והמינוס לקצה הפוטנציומטר, המסומן בקוקווים).
אין באיור מצב עקיפה (bypass) אז או שתנגן כל הזמן בדיסטורשן או שתרכוש עוד מפסק מסוג DPDT שלש רגליים. אם תגיע אליו בשלום אז גם אסביר לך איך לחבר אותו.
יש באינטרנט מאות לינקים בנושא זה, כולל תוכניות של מכשירי אפקטים ידועים.
  Maorsa
Act Compatible
הצטרף: 02 יונ' 01
הודעות: 978
מיקום: Raanana
הודעה פורסם: שבת 29 ספט',01 18:58
ני רוצה להודות לך...
אני יודע להלחים די טוב,
אני אלך כבר מחר לחנות אלקטרוניקה לקנות את הרכיבים...
לגבי הSWITCH שמכבה ומדליק את הדיסטורשן, אני אסתדר (רק צריך להוסיף גשר שיעביר את התדר מתקע לשקע בלי לעבור במעגל הרכיבים שגורמים לאפקט...אני מאמין שאני אסתדר...)
ותודה גם על הלינק לחיפוש בגוגל..אני לא מאמין שהייתי מוצא את זה בלעדי עזרתך!

כשהפדל יהיה גמור (תן לי חודש....)
אני אצלם אותו בדיגיטל ואראה לך..
  Maorsa
Act Compatible
הצטרף: 02 יונ' 01
הודעות: 978
מיקום: Raanana
הודעה פורסם: ראשון 30 ספט',01 18:01
ברור....

עוד שאלה..
הלכתי לחנות אלקטרוניקה לקנות את החלקים..קניתי הכל (100ש"ח למתעניינים..)
והמוכל שאל אותי לגבי "מה הערך שאני רוצה של הפוטנציומטר?"
לא רשום בתרשים..אז אם מישהו יודע להגיד לי איזה ערך אני צריך..תודה!

#clap
ReuvenM
Administrator
הצטרף: 17 מאי 01
הודעות: 19295
מיקום: תל אביב
הודעה פורסם: ראשון 30 ספט',01 21:17
בתרשים רשום בצורה ברורה הערך של כל פוטנציומטר, המוכר כנראה שייך לתחום אחר, ועל כן גם המחיר שזה עלה :wink:
הערך הוא זה שרשום ליד האות k. (חמש קילו-אוהם ומאה קילו-אוהם).

כ-ככל, רצוי להסתובב באיזור התחנה המרכזית הישנה של ת"א לרכישת חלקי אלקטרוניקה, ורק בשעות היום..
פרט שהיה חסר הוא סוג הפוטנציומטר וזה רשמתי על התרשים בעצמי (לוגריתמי).

תוספת:
בנה את הכל בצורה קומפקטית ככל האפשר (קטן) כדי שתוכל להכיל את הכל בקופסת מתכת שתשמש גם כסיכוך (רגישות הגיטרה + רגישות ההגברה של המעגל = חגיגה).
הפוטנציומטרים אמורים ליצור מגע מתכתי עם הקופסה (אם הם ממתכת) ושקעי הגיטרה ליצור את אותו המגע עם המינוס של השקע, כך שה"הארקה" של המעגל תהיה מחוברת בסופו של דבר לקופסא (כמו סיכוך בתוך גוף הגיטרה סביב הפוטנציומטרים).
